MiniControladora

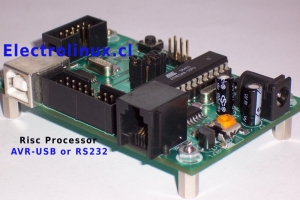

Hemos desarrollado una plaquita de control muy eficiente que ha permitido enfrentar proyectos de captura de datos de altas exigencias en el ámbito minero y hemos usado nuestro hardware desarrollado.
Esta placa nos sirvió para realizar medidas de vibración en estructuras metálicas grandes (ámbito minero), los datos se capturaban a una razón de 6KPS (16 variables por 385 muestras por segundo), y transferidas a 500KBPS.
Este desarrollo permitió bajar considerablemente los costos comparados con sistemas industriales comunes. Las mediciones solicitadas eran para 32 canales análogos (acelerómetros y odómetros) y debían tener una alta confiabilidad de lectura, captura y transferencia de datos, que sin este desarrollo hacía inviable las mediciones.
Características
Las principales características son:
| Unidad | Descripción |
|---|---|
| CPU | Core CPU Risc 8 bits |
| Potencia de cálculo | 16 MIPS (Millones de Instrucciones Por Segundo) |
| Programación | Programable on board. |
| Memoria Programa | Memoria Flash de 8KB, 16KB. |
| Memoria Datos | Memoria SRAM de 1KB. |
| Memoria NV | Memoria EEPROM 512 Bytes |
| ADC | Conversor Análogo a Digital de 10 bits. |
| Comunicaciones | Puerta RS232 y USB. |
| Alimentación | Alimentación entre +8Vdc y +16Vdc. |
| Protección | Inversión de polaridad. |
| Baud Rate | Hasta 1MBPS. |
| Lenguaje | Programable en Assembler y Lenguaje C. |
