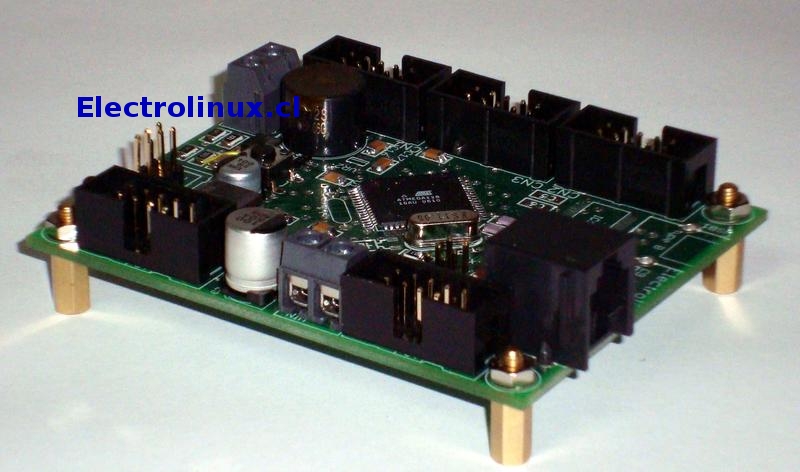

Sistemas Embebidos
Estos sistemas están desarrollados para realizar nuestros proyectos de control e instrumentación, están basados en microcontroladores RISC y pueden desarrollar 25MIPS (25 millones de instrucciones por segundo).
El microcontrolador seleccionado, permite ser programado en lenguaje de alto nivel (lenguaje C) y assembler, bajo plataforma Unix, pero también permite ser usado en plataformas propietarias.
Este microcontrolador tiene una memoria de programa en flash de 128KB, además una SRAM de 4KB y una memoria EEPROM de 4KB, todo incluido en la misma pastilla, lo que lo hace apto para un sin número de aplicaciones industriales, de control e instrumentación.
Otra ventaja importante es que es programable en el mismo hardware, es decir no es necesario desmontarlo de su PCB para programarlo.
Características
Las principales características de este controlador son:
| Unidad | Descripción |
|---|---|
| CPU | Core CPU Risc 8 bits |
| Potencia Cálculo | 25 MIPS (Millones de Instrucciones Por Segundo) |
| Programación | Programable on board. |
| Memoria Programa | Memoria Flash de 128KB. |
| Memoria Datos | Memoria SRAM de 4KB. |
| Memoria NV | Memoria EEPROM 1K Bytes |
| ADC | 8 Canales con Conversor Análogo a Digital de 10 bits, con Vref de precisión. |
| I/O | 38 lineas de I/O directas, disponibles en los conectores. |
| Buzzer | Alarma on board. |
| Comunicaciones | 2 Puertas RS485, RS232 y opción USB. |
| Baud Rate | Hasta 4MBPS. |
| Alimentación | Alimentación entre +8Vdc y +16Vdc. |
| Protección | Inversión de polaridad. |
| WatchDog | Instalador por hardware. |
| Lenguaje | Programable en Assembler y Lenguaje C. |
| Reset | Manual disponible en placa. Autoreset por falla eléctrica o de alimentación |
| Led Test | Led de pruebas incorporado en la placa. |
| Led Vcc | Led indicador de alimentación en la placa. |
| Alimentación | Entrada de +12Vdc. |
