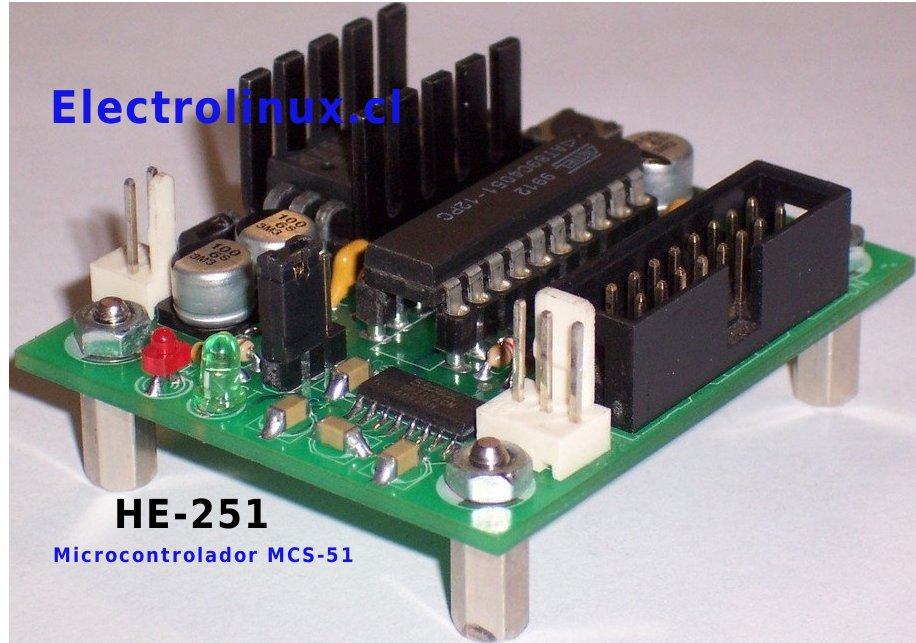

HE-251
Esta tarjeta contiene un Microcontrolador clásico, esta es la familia MCS51 que tiene ya varios años y sigue siendo utilizada para hacer desarrollos en distintos ambitos de la tegnología.
Este microcontrolador es una versión moderna del mítico 8031, esta montado sobre una PCB de uso general que contiene salidas de I/O, puerta de comunicaciones, reset y entrada de alimentación de hasta +12Vdc.
Características
Este es una tarjeta electrónica que puede ser usada para desarrollo de propósito general o para desarrollos específicos, su uso son para desarrollos de medianas o de bajas prestaciones, ya que a veces se requiere manejar pocas líneas de I/O.
Especificaciones
| Unidad | Descripcion |
|---|---|
| CPU | Core MCS51 |
| Memoria Programa | Mermoria Flash de 1K, 2K y 4KB. |
| Memoria RAM | RAM de 128 y 256 byte |
| I/O | 12 líneas de I/O, configurables por software. |
| Analog Input | 2 entradas para comparadores análogos. |
| Comunicaciones | Driver para comunicaciones RS232C de 3 hilos. |
| Led Test | Led de test incluido en la PCB configurable por jumper. |
| Led +Vcc | Led indicador de +5Vdc. |
| Vcc Output | Una Salida de alimentación de +5Vdc en el conector IDC-16. |
| Protección | Protección de inversión de polaridad. |
| Reset | Botón de reset en PCB. |
| Entrada Vdc | Alimentación de entrada 8-16Vdc. |
| Tamaño | Pequeño tamaño 47x53mm |
