MCU Ready
Esta placa fue desarrollada basada en el conocido ESP8266, con la ventaja que esta llegar y utilizar, con entradas, salidas, botones, salida de buzzer y led para alarma, es decir esta lista para ser utilizada en un producto final.
Con 13 contactos de borneras para llegar y cablear nuestros periféricos, voltaje de alimentación (6~12Vdc), con los conectores disponibles para ser utilizados en forma inmediata.
Este placa se programa directamente desde el Arduino-IDE (marca registrada de arduino.cc), por lo que su uso esta al alcance de cualquier persona, ya sea para el uso de proyectos propios, particulares y profesionales.
Características

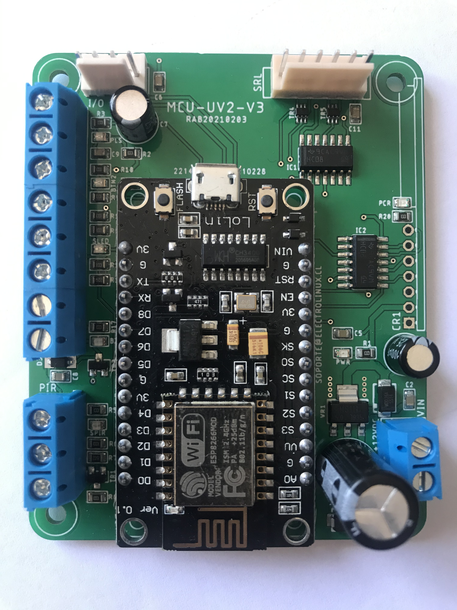

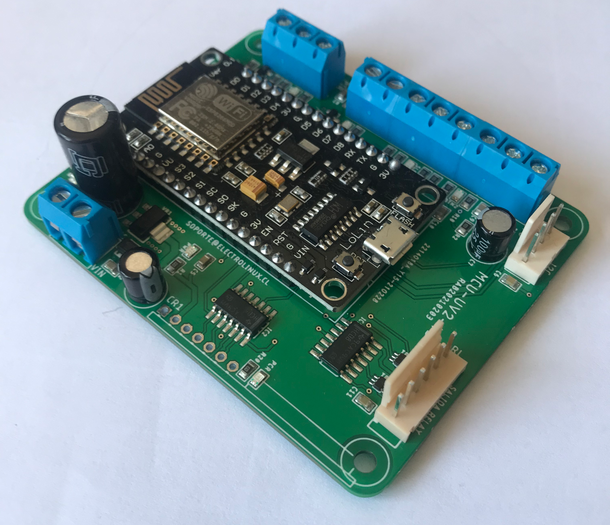

A continuación entregaremos los detalles de la placa, que como se puede apreciar en la imagen, esta muy bien construida y diseñada, bajo estándares internacionales de alta calidad y los componentes SMD que la componen, con las mejores prestaciones técnicas disponibles en el mercado.
| Características | Descripción |
|---|---|
| Alimentación entrada | Desde 6Vdc a 12Vdc, consumo máximo 1A |
| Entradas | Boton 1, contacto seco o pulsador |
| Boton 2, contacto seco o pulsador | |
| Sensor PIR o cualquier otro tipo de sensor, de 3Pines | |
| Salidas | Salida LED Piloto para indicar algún estado |
| Salida para activar un Buzzer para alguna alarma | |
| Relay | Salida para activar 4 Relay de +5V |
| Control Remoto | Interfaz para Control Remoto inalámbrico de 4 canales |
| Interfaz | Tiene una interfaz I2C disponible de uso general |
| Tamaño | 66x76mm |
Conectores de la Placa
La tarjeta tiene una interfaz I2C de propósito general, para conectar OLED, LCD u otros tipos de dispositivos I2C.
NOTA: Es importante indicar que las salidas de tensión de +5Vdc de los conectores, son solo para un sensor, un led, un buzzer, no deben utilizarse para alimentar otros circuitos o dispositivos de mayor consumo.
Interfaz I2C
| I2C | Descripción |
|---|---|
| 1 | GND |
| 2 | +5V |
| 3 | SDA |
| 4 | SCL |
Salidas a Relays
Los conectores de las salidas de relay son:
| Salida Relay (SRL) | Descripción |
|---|---|
| 1 | GND |
| 2 | RL1 |
| 3 | RL2 |
| 4 | RL3 |
| 5 | RL4 |
| 6 | +5V |
Interfaz Control Remoto
Interfaz del Control Remoto (CR), tiene los siguiente pines disponibles en su conector:
| Entrada de Control Remoto (CR1) | Descripción |
|---|---|
| 1 | GND |
| 2 | +5V |
| 3 | Entrada CR D0 |
| 4 | Entrada CR D1 |
| 5 | Entrada CR D2 |
| 6 | Entrada CR D3 |
| 7 | Entrada CR UT |
Entradas/Salidas
Conectores de Entradas y Salidas, para botones, salida de buzzer y Led piloto:
| Tipo | PIN | Descripción |
|---|---|---|
| Bonton1 | 1 | Contacto1 |
| 2 | Contacto2 | |
| Boton2 | 3 | Contacto1 |
| 4 | Contacto2 | |
| Salida LED | 5 | +LED |
| 6 | -LED | |
| Salida Buzzer | 7 | +Buzzer |
| 8 | -Buzzer |
Sensor Entrada
Sensor de Entrada:
| Tipo | PIN | Descripción |
|---|---|---|
| VCC | 1 | Alimentación al Sensor de +5V |
| Señal | 2 | Salida de señal del Sensor a la MCU |
| GND | 3 | GND del Sensor |
